產品概述

    XBD706 單面NTP網口數碼子鐘，是由一套GPS XBD211 NTP網絡時間服務器及若干個子鐘(配置3－10英寸LED時間顯示屏)組成。系統還可擴展接口，作為計算機/服務器或局域網的時間源。

   子鐘通過網線與母鐘連接，接收GPS母鐘發送來的時間信息（信息內容：年、月、日、星期、時、分、秒、農歷、溫度），顯示標準北京時間。

XBD706 單面NTP網口數碼子鐘可以選用的母鐘：

母鐘可按輸出接口、時間精度要求選配。推薦參考型號：

   1、 XBD211-XO NTP網絡時間服務器（北斗GPS+恒溫晶振）

  2、 XBD211-RB NTP網絡時間服務器（GPS/BD雙模授時+銣原子鐘）

  3、其他

XBD706 單面NTP網口數碼子鐘功能介紹

  1、基于以太網（NTP）授時的電子鐘，可獲取公共網時間服務器時間或局域網內授時服務器時間，同步于電子鐘走時和更新內部RTC電路。

  2、不用任何按鍵調節，上電可實現自動對時功能，走時精度可保持在100ms誤差范圍內，并每5分鐘對時一次，無累積誤差，可使全國電子鐘走時保持一致；

3、XBD706 單面NTP網口數碼子鐘內置守時模塊，與網絡失去聯系后守時能力可達＜2分鐘/年;

  4、顯示內容有年、月、日、星期、時、分、秒、和溫度、濕度；其中溫度、濕度在此版本為虛位；

5、可通過配套上位機軟件設置服務器IP地址；

6、可根據用戶的要求，電源可使用網絡提供，也可采用外置電源。

  7、安裝方便，施工簡單，操作簡單，免維護；

8、顯示精度高、視距較長、顯示部分可有多種顏色、顯示醒目清晰、故障時黑屏不會對使用者產生誤導。

產品特點

 1、  性價比高，應用廣泛；

2、 授時精度高；

3、 抗干擾能力強

4、 整體功耗小，采用無風扇設計，運行可靠穩定；

5、  告別傳統電壓驅動,大大延長LED發光管的壽命，保證系統長時間運行無明顯發熱、發燙現象；

典型應用

   1)  智能化寫字樓、高檔生活小區等需要提供統一精確時間服務并集中控制時間的場合；

   2)  電力廠（站）和電網中心調度的時間統一系統及各種時間顯示屏；

   3)  醫院、會議室等需要顯示時間的場所；

   4)  廣電、機場、火車站、地鐵、體育館、高校及金融系統等場所。

可選外型的尺寸如下：

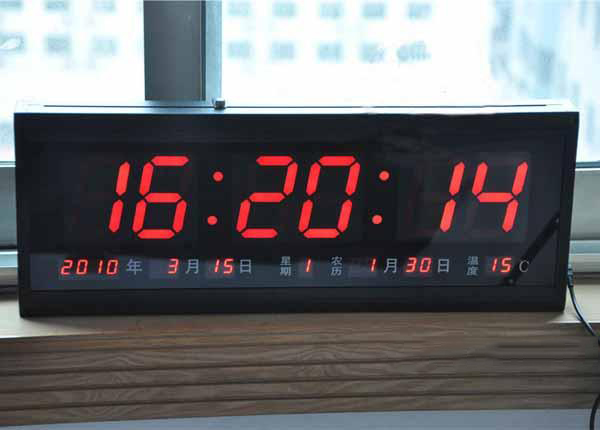

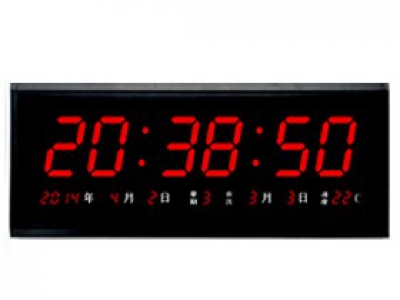

1、10寸數碼管，顯示的是年月日、時分秒、星期、溫度、農歷，尺寸：1300*350*50；
2、8寸的數碼管，顯示的是年月日 時分秒 星期、溫度、農歷，尺寸：1040*320*50；

3、三聯3寸，顯示年月日、時分秒、星期、溫度、農歷，它的尺寸：480*190*50；

4、三聯4寸，顯示年月日、時分秒、星期、溫度、農歷，尺寸：660*210*50；

此外，gps子母鐘其他非標準外型可以定制。

XBD706 單面NTP網口數碼子鐘關鍵技術點：

⒈ 時間同步方式

⑴ 基于NTP網絡授時

 根據以太網（NTP）進行同步走時時間，電子鐘每隔5分鐘同步一次本地時間和守時RTC（時鐘）電路走時，五分鐘內使用守時時間，從而保證高的精度。

⑵ 節守時精度高 正負3.5PPM，年偏差2分鐘

 守時電路內置溫度晶振電路，補償因不同季節的溫度偏差，從而調整晶振震蕩周期，使晶振的頻率更精確，從而保證時間更加準確。

⑶ NTP時間授時服務器依據CDMA和GPS/BD時間源，保證時間準確性。

⒉ 供電方式

⑴ 可通過網絡供電；

⑵ 可外接電源；

⒊ 可通過配套上位機軟件設置服務器IP地址；

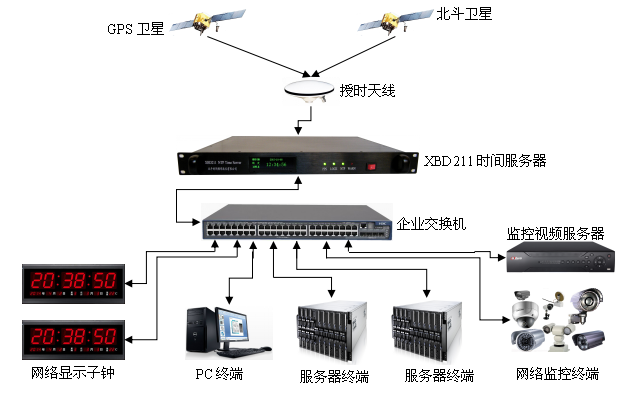

電子鐘系統應用拓樸圖

1、局域網內授時電子鐘系統

電子鐘系統組網說明：

電子鐘通信組網分為三類產品，一個是基于NTP接口的電子鐘，交換機和NTP時間服務器，電子鐘可以根據IP配置方法配置授時服務器IP，配置完成后，就可上電自動授時工作。
