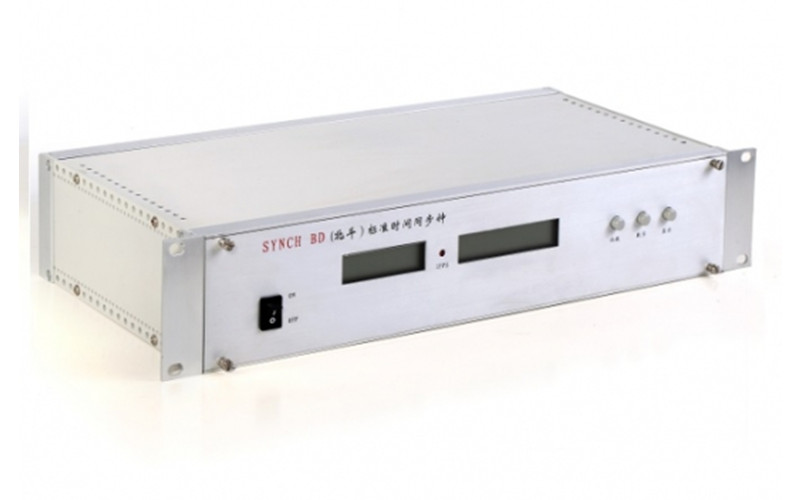

產品描述
隨著電力系統自動化技術的發展,系統對時間統一的要求越來越迫切,對時間的同步精度要求也越來越高。該設備以美國導航星全球定位系統(GPS)或北斗定位系統為時間基準,時間同步精度100ns-1μs。衛星接收機選用專業生產廠家生產的GPS接收機部件進行二次開發研制而成,并自動選擇最佳星座進行定位、定時,輸出與協調世界時UTC時間同步精度為100ns-1μs的秒(1PPS),分(1PPM),時(1PPH)定時脈沖和北京時間的鐘面,并接照多種信息格式經RS232/RS422/RS485串行口分別輸出日期,時間,周波鐘,周波數,鐘差,安全運行天數等信息。供電力系統需要高精度、高可靠的標準時間標尺的各種自動化裝置選用。
技術指標
1、接收頻率:BD2/GPS 1559~1577MHZ,可同時跟蹤北斗2和GPS衛星。
2、天線射頻靈敏度:-166dbw,天線配帶30米饋線。長度不夠,用戶可自行延長。但應選用在1.56GHZ頻率每米衰減不超過0.7db的同軸電纜,延長電纜的衰減以不超過5db為限。
3、捕獲時間:20秒--2分鐘
(注:同步時鐘的所有輸出均經過高速光藕隔離輸出60ns)
4、1PPS輸出:
定時準確度: 1us 電平: TTL電平
極性: 正脈沖 脈寬:約100ms
阻抗: 50Ω 路數:一路
前沿: <20ns
5、1PPM輸出:
定時準確度: 1us 電平: TTL電平
極性: 正脈沖 脈寬: 約100ms
阻抗: 50Ω 前沿: <20ns
6、1PPH輸出:
定時準確度: 1us 電平: TTL電平
極性: 正脈沖 脈寬: 約100ms
阻抗: 50Ω 前沿: <20ns
7、經度, 緯度: 電網同步鐘所在的地理位置。
8、顯示: 十六位LCD顯示,顯示內容包括日期,時間,經度,緯度,海拔高度,收星數量。
9、RS232: 輸出“BJT”時間編碼(年月日時分秒)。
10、 RS-232 : 輸出“ST”格式時間編碼(跳線選擇)
11、電源: (110-240VAC/DC) 15W。
12、尺寸: 標準工業19英寸1U機箱
選型表
設備名稱 | 設備描述 (規格型號) | 性能說明(主要技術參數) | 備注 (所有產品均可選雙電源) |
北斗衛星時鐘 | HTXD-BD-2-G | 2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/無源) 4路RS232,2路RS485(串口時碼) 2路RS485(IRIG-B(DC)差分) 帶有擴展輸出接口(可直接驅動擴展裝置) | 軍品BD接收機 拉絲前面板液晶顯示 后背板5.08端子輸出 交直流寬幅電源端子輸入 可選NTP和光纖輸出 |
北斗衛星時鐘 | HTXD-BD-2-E16 | 2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/無源) 4路RS232,2路RS485(串口時碼) 16路RS485(IRIG-B(DC)差分) 帶有擴展輸出接口(可直接驅動擴展裝置) | 軍品BD接收機 拉絲前面板液晶顯示 后背板5.08端子輸出 交直流寬幅電源端子輸入 可選NTP和光纖輸出 |
北斗衛星時鐘 | HTXD-BD-2-E32 | 2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/無源) 4路RS232,2路RS485(串口時碼) 32路RS485(IRIG-B(DC)差分) 帶有擴展輸出接口(可直接驅動擴展裝置) | 軍品BD接收機 拉絲前面板液晶顯示 后背板5.08端子輸出 交直流寬幅電源端子輸入 可選NTP和光纖輸出 |
北斗衛星時鐘 | HTXD-BD-2-FS16 (秒脈沖輸出) | 2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/無源) 4路RS232,2路RS485(串口時碼) 2路RS485(IRIG-B(DC)差分) 16路1PPS/1PPM高壓高速光電隔離有源/無源輸出 帶有擴展輸出接口(可直接驅動擴展裝置) | 軍品BD接收機 拉絲前面板液晶顯示 后背板5.08端子輸出 交直流寬幅電源端子輸入 可選NTP和光纖輸出 |
HTXD-BD-2-FM16 (分脈沖輸出) | |||
北斗衛星時鐘 | HTXD-BD-2-FS32 (秒脈沖輸出) | 2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/無源) 4路RS232,2路RS485(串口時碼) 2路RS485(IRIG-B(DC)差分) 32路1PPS/1PPM高壓高速光電隔離有源/無源輸出 帶有擴展輸出接口(可直接驅動擴展裝置) | 軍品BD接收機 拉絲前面板液晶顯示 后背板5.08端子輸出 交直流寬幅電源端子輸入 可選NTP和光纖輸出 |
HTXD-BD-2-FM32 (分脈沖輸出) | |||
北斗衛星時鐘 | HTXD-BD-2-NET | 2路1PPS,2路1PPM,1路1PPH(TTL/光隔有源/無源) 4路RS232,2路RS485(串口時碼) 2路RS485(IRIG-B(DC)差分),失電/失步告警各2對 帶有擴展輸出接口(可直接驅動擴展裝置) 2路NTP/TCP網絡時間服務器輸出 | 拉絲前面板液晶顯示 后背板5.08端子輸出 交直流寬幅電源端子輸入 可選光纖 |
