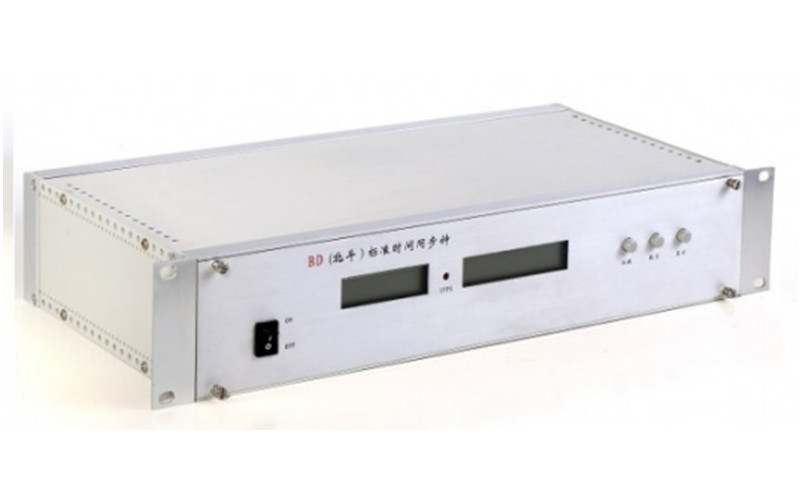

產品描述

隨著電力系統自動化技術的發展，系統對時間統一的要求越來越迫切，對時間的同步精度要求也越來越高。該設備以美國導航星全球定位系統(GPS與北斗定位系統為時間基準，時間同步精度100ns-1μs。衛星接收機選用專業生產廠家生產的GPS接收機部件進行二次開發研制而成，并自動選擇最佳星座進行定位、定時，輸出與協調世界時UTC時間同步精度為100ns-1μs的秒(1PPS)，分(1PPM)，時(1PPH)定時脈沖和北京時間的鐘面，并接照多種信息格式經RS232/RS422/RS485串行口分別輸出日期，時間，周波鐘，周波數，鐘差，安全運行天數等信息。供電力系統需要高精度、高可靠的標準時間標尺的各種自動化裝置選用。

同時集成GPS與BD系統，單信號源系統，GPS與北斗系統自動切換。

技術指標

1、接收頻率：BD2/GPS  1559～1577MHZ，可同時跟蹤北斗2和GPS衛星。

2、天線射頻靈敏度：－166dbw，天線配帶30米饋線。長度不夠，用戶可自行延長。但應選用在1.56GHZ頻率每米衰減不超過0.7db的同軸電纜，延長電纜的衰減以不超過5db為限。

3、捕獲時間：20秒--2分鐘

（注：同步時鐘的所有輸出均經過高速光藕隔離輸出60ns）

4、1PPS輸出：

   定時準確度: 1us               電平: TTL電平

   極性:       正脈沖            脈寬:約100ms

   阻抗:       50Ω              路數:一路

   前沿:      <20ns

5、1PPM輸出：

   定時準確度:  1us              電平:   TTL電平

   極性:        正脈沖           脈寬:   約100ms

   阻抗:        50Ω             前沿:  <20ns

6、1PPH輸出：

   定時準確度:    1us            電平:   TTL電平

   極性:        正脈沖           脈寬:    約100ms

   阻抗:        50Ω             前沿:    <20ns

7、經度， 緯度: 電網同步鐘所在的地理位置。

8、顯示: 十六位LCD顯示，顯示內容包括日期，時間，經度，緯度，海拔高度，收星數量。

9、RS232: 輸出“BJT”時間編碼(年月日時分秒)。

10、 RS-232 : 輸出“ST”格式時間編碼（跳線選擇）

11、電源:  （110-240VAC/DC） 15W。

12、尺寸:   標準工業19英寸1U機箱

選型表
