1.簡介

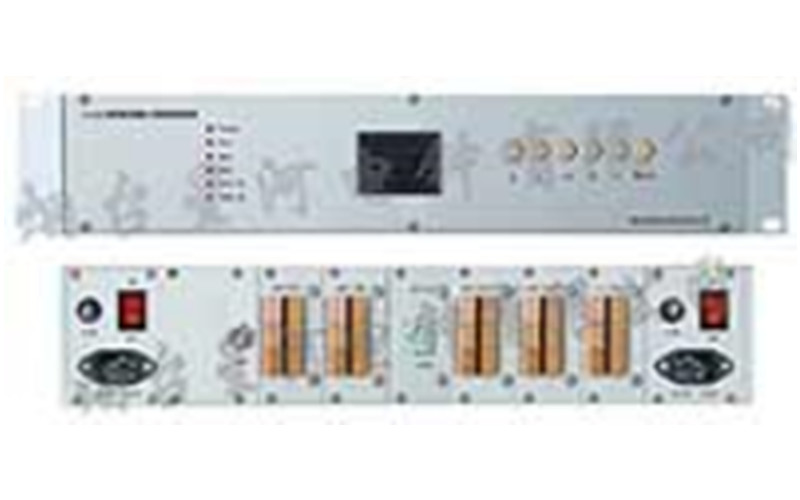

XH-SG00系列衛星同步時鐘是我公司開發研制的應用GPS技術授時的標準時間顯示和發送的裝置，該裝置以美國全球定位系統（GPS）為時間基準，可以同時跟蹤12顆衛星，對時精度最小達0.02us以內,（Xh-GA系列精度為1us，XH-GB系列精度為0.3us，XH-GC系列精度達0.1us，XH-GD系列精度達0.05us，XH-GE系列精度達0.02us）

XH-SG00系列衛星同步時鐘以高速芯片進行控制，具有精度高、穩定性好、功能強、無積累誤差、不受地域氣候等環境條件限制、性價比高、操作簡單、免維護等特點，適合無人值守，可以適應各種不同設備的對時需要，廣泛應用于電力、金融、通信、交通、廣電、安防、石化、冶金、水利、國防、醫療、教育、政府機關、IT等領域。

以下為我公司同步時鐘選型表，以1u機箱為例，若客戶所需功能接口多，可用2u機箱，增加功能接口，輸出接口搭配客戶可自行選擇，我們這里只提供較常用的幾種組合。

表1——1u基本功能設備

表2. 2u多輸出口系列：

注：

1. XH-G2XH1H2H3H4”，“XH-G4 XH1H2H3H4”中的“2”及“4”代表機箱為2u或4u，X代表表1中的A/B…/E，XH1H2H3H4代表表2中的12種功能板的組合。

H1為1至4號板的組合數，H2為5～6號板的組合數，……，組合數用16進制表示，如選用：1，3，4，7，9，10，11，12號板型號組合碼為：D4D0，如有重復功能板，則在標準型號后加功能號（16進制）后跟增加的數量數。

2.特點

1．時間精度高，脈沖信號精度小于0.1μS，串口信號精度可達10μS。

2．自保持能力強，裝置收不到衛星信號后，自保持能力優于0.6μS/min（精度要求客戶在下訂單時應說明）。

3．支持單星授時模式，適用于收星效果不佳的情況（訂貨時須說明），有屋頂和貼窗天線可供選擇。

4．熱備份。若主同步時鐘發生故障，則備份同步時鐘可自動切換為主時鐘工作。（訂貨時須說明）

5．支持電源中斷、GPS失歩干接點信號告警（訂貨時須說明）。

6．機箱經防磁處理，抗干擾能力強（訂貨時須說明）。

7．高品質的工業級元件，高水準的電氣設計，高密度集成的電路結構，使裝置擁有優異的電氣隔離和電磁屏蔽表現，整機無可調節器件，極大提高了裝置抗干擾性能與可靠性保障。

8．采用高性能、寬范圍開關電源，工作穩定。

9．GPS接收天線重點考慮了防雷設計（訂貨時須說明）、穩定性設計、抗干擾設計， 信號接收可靠性高，不受地域條件和環境的限制。

10．串口、脈沖信號輸出可編程，按鍵設置,操作方便。

11．裝置具有多種串行信息輸出與交互方式，以滿足不同用戶的需求。

12．裝置可通過數碼管（液晶）在線顯示當前收星個數（訂貨時說明），直觀反映裝置的同步狀況。

13．架裝式結構，1u標準機箱（2u機箱訂貨時說明）,安裝方便。

3.技術指標

1．運行條件

1）裝置環境條件

工作溫度：-200C～+700C；

貯存溫度：-450C～+850C；

濕度：<95%。<>

2）電源

交流供電：220V±20%或110V±20%，   47Hz～63Hz；

直流供電：220V±20%或110V±20%。（缺省為220V交直流供電，如需110V交直流供電，訂貨時須說明。）

2．技術參數

1） GPS接收天線

天線環境要求：

工作溫度：-45℃～85℃；

貯存溫度：-50℃～90℃；

濕度：100%，結露；

體積：φ96×126mm。

2）GPS接收器

接收頻率：1575.42MHz（L1信號）。

接收靈敏度：捕獲〈-130dBm，跟蹤〈-133dBm。

同時跟蹤：正常狀態下可同時跟蹤8～12顆GPS衛星；

          裝置冷起動時不小于4顆衛星；

          裝置熱起動時不小于1顆衛星。

捕獲時間：裝置冷起動時小于5min，裝置熱起動時小于1min。

內部電池：電池類型：鋰電池；

          電池壽命：≮25000h。

3）功耗：≤15W。

4）平均無故障間隔時間(MTBF)≥70000小時；平均維修時間（MTTR）：一般不大于30分，使用壽命不少于10年。正常使用條件下無須維護。

5）輸出時間與協調世界時（UTC）時間同步準確度：≤0.1μS。

6）時間同步信號接口：

1PPS/PPM/PPH脈沖信號：（TTL電平）準時沿：上升沿，上升沿時間≤60nS；

                                      上升沿的時間準確度≤0.1μS；

                                      脈沖寬度： 200mS（訂貨時須說明）；

                    （空接點）準時沿：上升沿，上升沿時間≤150nS；

                                      上升沿的時間準確度≤1μS；

                                      脈沖寬度： 200mS（訂貨時須說明）；

空接點脈沖輸出端口允許外接電壓： VCE<30V；允許電流： ICE<50mA。如選用耐壓300V時，訂貨時須說明。脈沖信號如下降沿有效，定貨時須說明。

時間報文：

裝置RS232口、RS422/485口的波特率、信息格式相同（如果用戶需要兩組波特率、信息格式不同的串口，需訂貨時說明）。

 A．通訊波特率: 1200、2400、4800、9600可調。

 B．?dāng)?shù)據格式:ASCII碼 ，二進制格式可調，每秒發一次。可根據客戶要求訂制特殊規約。

 C． 準確度：≤10μS(波特率為9600時)。
