一．概述
星河XH-NTP2.2系列NTP網絡時間服務器是為網絡設備提供精確、標準、安全、可靠和多功能的時間服務的最佳解決方案，能提供精確的同步時鐘信號，支持標準的NTP和SNTP網絡對時協議，可提供NTP網絡對時、串口授時、1PPS脈沖信號輸出，干接點報警信號輸出等功能。
星河NTP網絡時間服務器提供的高精度的網絡同步時鐘直接來自于GPS系統中各個衛星的原子鐘（也可以根據用戶的要求選擇其他衛星授時系統作為時間的基準源），該產品系統整體功耗小，采用無風扇設計，運行可靠穩定，可以為計算機網絡、計算機應用系統、流程控制管理系統、電子商務系統、網上B2B系統以及數據庫的保存及維護等系統需要提供精密的標準時間信號和時間戳服務，已經被成功應用于政府金融、移動通信、公安、石油、電力、交通、工業以及國防等領域。
二．主要特點
內置4核處理器，運行穩定，處理速度快，客戶端設備可達上萬臺。
顯示信息豐富，可顯示時間、衛星、網絡、系統等狀態信息
GPS時鐘參考模式（可選北斗/GPS雙模時間源），一級網絡時間服務器
可選衛星時間源+IRIGB碼輸入雙時間源（時間源具體配置請參照八.時間源選型表）。
內置穩步晶振時間源(可選高穩定恒溫晶振或者銣原子鐘)
高可靠性，MTBF可達80000小時
支持干接點報警
1~4路NTP網絡輸出
RS232、RS422/485時間碼輸出
RS422/485脈沖輸出（IRIG-B碼，PPS）
TTL脈沖輸出
三．主要功能
網絡授時服務，提升網絡系統的安全性和可靠性
易于配置、應用，便于系統升級
內置WEB服務器，可以輕松實現遠程網絡登錄、管理、配置和維護
輸出各種形式時間碼:
| RS422/485 | TTL | RS232 | 光口 | |
| PPS | 支持 | 支持 | 不支持 | 支持 |
| IRIG-B | 支持 | 支持 | 不支持 | 支持 |
| DCLS | 支持 | 不支持 | 不支持 | 支持 |
| 時間信息報文 | 支持 | 不支持 | 支持 | 支持 |
四．網絡協議
NTP v1.v2.v3 (RFC1305)
SNTP（RFC4330）
DHCP (RFC2131)
HTTP協議
以上為默認配置，下面為可選協議：
Telnet（RFC854）
SNMPv3
SSL
TFTP
DNS
五． 服務器性能
衛星時鐘參考模式，一級網絡時間服務器，同步精度ms級，可選亞微秒級
用戶終端同步授時精度：1-10ms（局域網典型值）
NTP請求量：2000次/秒，可接上萬臺客戶端設備
六．衛星接收機
6.1 亞微秒級GPS接收機
30米GPS 授時天線
12 個并行通道
1575.42MHz
同時跟蹤12 顆衛星
捕獲時間
典型值<25 秒(當擁有當前的天歷、位置、時間和星歷數據時)
典型值<50 秒(當擁有當前的天歷，位置和時間數據時)
典型值<200 秒(冷啟動)
典型重捕獲時間<1.0 秒
定時精度 (1PPS)<100ns<>
操作溫度： -40°C～+85°C
存儲溫度： -40°C～+105°C
濕度： 95％不冷凝 +38°C～+85°C
6.2 毫秒級GPS接收機
12米GPS 授時天線
12 個并行通道
1575.42MHz
同時跟蹤12 顆衛星
捕獲時間
典型值<25 秒(當擁有當前的天歷、位置、時間和星歷數據時)
典型值<50 秒(當擁有當前的天歷，位置和時間數據時)
典型值<200 秒(冷啟動)
典型重捕獲時間<1.0 秒
定時精度 (1PPS)<1us（24小時平均）<>
操作溫度： -40°C～+85°C
存儲溫度： -40°C～+105°C
濕度： 95％不冷凝 +38°C～+85°C
6.3 北斗/GPS雙模
主要指標如下：
接收制式：北斗 B1 1561.098Mhz
GPS L1 1575.42Mhz
接收靈敏度：冷啟 -148dBm
捕獲 -160dBm
追蹤 -163dBm
定位時間：
冷啟動平均31s@-130dBm
溫啟動平均30s@-130dBm
熱啟動 1s@-130dBm
溫度范圍 工作溫度：-40～85℃
儲存溫度：-45～125℃
七：設備結構

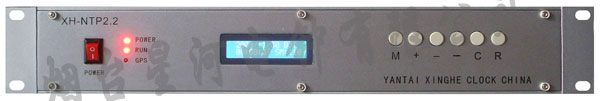

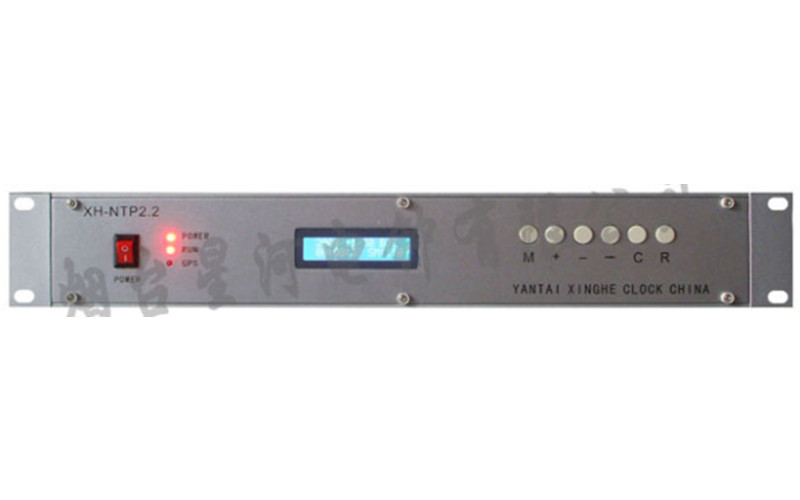

7.1前面板
* 高亮度液晶屏，顯示GPS收星狀態、時間、GPS衛星個數（可選）、經緯度（可選）、高度（可選）、各網卡IP（可選）、系統工作狀態
*led指示燈，分別為運行燈，GPS定位燈，電源燈

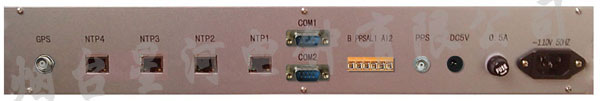

7．2后面板
*GPS 天線入：BNC，1路，L1，1575.42MHz，
*網口： RJ-45，1~4路，以太網接口,NTP授時
*ALARM干接點報警：2對，電源、GPS、（可選）
*1PPS：BNC，1路，時間精度20ns（RMS）（可選）
八．NTP時間源選型表
用戶可根據自己的需求選擇不同精度的時間源。
時間源 | 特點 普通GPS時間源，授時精度為ms級 GPS失效后，守時精度為-6 用在需求精度不高的場合 |
GPS ms級時間源、內部溫補晶振 | |
GPS 亞us級時間源、內部 恒溫晶振 | 較高精度GPS時間源，授時精度為100ns GPS失效后，守時精度為-8 用在需求精度較高場合的場合 |
GPS 100ns 級時間源，內部恒溫晶振 | 較高精度GPS時間源，授時精度為20ns GPS失效后，守時精度為-8 用在需求精度非常高的場合 |
GPS 小于50ns級，內部銣原子鐘 | 較高精度GPS時間源，授時精度為 20ns GPS失效后，守時精度為-11 用在需求精度較高場合的場合 |
北斗時間源（50ns級）內部恒溫晶振 | 北斗授時精度為50ns 北斗失效后，守時精度為-8 用在國防或其它地方需求精度較高場合 |
北斗時間源（50ns級） 內部銣原子鐘 | 北斗授時精度為50ns 北斗失效后，守時精度為-11 用在國防或其它地方需求精度較高場合 |
北斗、GPS雙星備份時間源，內部恒溫晶振 | 北斗或GPS授時互為備份，北斗授時精度為50ns，GPS授時精度為20ns 當北斗或GPS同時失效，守時精度為-8 用在需求精度高，穩定運行的場合 |
北斗、GPS雙星備份時間源，內部銣原子鐘 | 北斗或GPS授時互為備份，北斗授時精度為50ns，GPS授時精度為20ns 當北斗或GPS同時失效，守時精度為-11 用在需求精度高，穩定運行的場合 |
CDMA網絡時間源 | 授時精度為ms級 用在精度不高場合 授時精度為IRIG-B碼源級精度 |
IRIG-B碼時間源 |
九．物理及環境參數
尺寸：1.5U機箱或2U機箱
尺寸：1.5U機箱或2U機箱
電源：220V ±20% 47Hz ～63Hz
工作溫度：-10℃～ 55℃（主機）
-40℃～ 75℃（天線）
存貯溫度：-45℃～ 85℃
濕度： 95％無冷凝
功耗： 15W
十。標準配置
主機 1臺
30米電纜高靈敏度授時天線 1個，ms級的NTP服務器為12米，CDMA時間源的為室內小天線，雙星備份的服務器為30米授時天線2個
電源線 1根
中文說明書 1本
光盤 1張（說明書、客戶端同步軟件）
十一。其他可選件
冗余220VAC電源
天饋線避雷器、50、80、100米電纜
數碼子鐘：網口數碼子鐘
